產品簡介

基于ATMEL原廠生產的JTAGICEmkII仿真器而設計生產
本AVR仿真器的使用方法與AT AVR JTAG ICE mkII仿真器完全相同。簡單易用，穩定可靠。

· 采用AT JTAGICE mkII 固件
在AVRStudio里識別為JTAGICE mkII，所以，在AVR Studio里面選擇的是mkII。（為了與原裝mkII區分開來，型號易名為“XPII ”）

支持的軟件
- 直接支持AVRStudio、AVR32 Studio、WINAVR(GCC)、IAR
- 支持ICCAVR、CVAVR、IAR等生成的調試文件與燒寫文件
（點擊查看各類軟件開發流程）

· 支持的型號
本AVR仿真器支持的器件型號與AT AVR JTAG ICE mkII仿真器相同：
- 支持所有具備debugWIRE接口、JTAG、PDI接口的AVR
- 支持AVR32
（說明：支持的電壓范圍：2.1V-5.5V）

AVR Studio 6 支持以下器件型號：

- 支持低壓器件（支持上述器件相應的低壓型號，例如后綴帶“L”、“V”的AVR：ATmega16L、ATmega48V）
- 新器件不斷增加中，點擊查看更多新支持器件列表： UC3 、 Mega 、 SAM 、 Tiny 、 Xmega

· 功能、性能
本AVR仿真器的功能、性能與AT AVR JTAG ICE mkII仿真器完全相同：
- 仿真功能：支持全速運行、單步調試、斷點調試等各種調試方法，可查看IO狀態，變量數據等等。
- 仿真性能：采用USB接口進行仿真調試，單步調試，斷點調試，反應速度相當快，極速仿真！
- 編程功能：可燒寫熔絲位、加密位、EEPROM等功能等等。
- 編程性能：采用USB接口，進行ISP下載，中速編程；進行JTAG下載，極速編程。
 　支持仿真調試及下載編程

· 與PC機的連接接口
本AVR仿真器與PC機的連接接口與AT AVR JTAG ICE mkII仿真器完全相同：
- USB口采用PDIUSBD12，實現高速的USB通信。
- 串口，適用于USB口緊張的PC機。
 　每臺設備具有獨立ID，一臺PC機可連接多臺本設備

· 與目標板的連接接口
本AVR仿真器與目標板的連接接口兼容AT AVR JTAG ICE mkII仿真器，且做了防錯插改進：
- ATMEL指定的JTAG標準接口（直接連接）
- 用戶自定義JTAG接口（使用彩色散頭適配線）
- ATMEL指定的ISP10PIN標準接口（使用JTAG轉ISP10PIN適配線）
- ATMEL指定的ISP6PIN標準接口（使用JTAG轉ISP6PIN適配線）
- 用戶自定義ISP接口（使用彩色散頭適配線）

· 固件可更新
本AVR仿真器的可升級性與AT AVR JTAG ICE mkII仿真器完全相同：
- 固件可更新，可將固件更新為支持 AVR Studio 4、AVR Studio 5、AVR Studio 6及以上版本 。
- 如果您的PC機使用的是AVR Studio 4，您可能希望支持AVR Studio 4。降為AVR Studio 4后，您仍可對固件進行升級，升級到支持AVR Studio 6或AVR Studio 7。
- 日后，ATMEL將會推出更多AVR型號，亦會將新的器件型號添加入AVR Studio的器件支持列表。當您在未來開發中需要使用新推出的型號，升級AVR Studio，升級固件程序，便得以支持新的型號。
- 升級方式為自動升級，與市面上的手動升級產品不同，手動升級僅在固件丟失的情況下才需要。

· USB供電
本AVR仿真器的供電模式與AT AVR JTAG ICE mkII仿真器完全相同：
- 當使用USB連接PC機時，仿真器自身由USB供電，但不對外供電（目標板則需要供電）。

· 相關說明
 相比ATMEL原裝AT AVR JTAGICE MKII：

注意：
·市面上所有同類產品都不支持1.8V的仿真，除原裝MKII外，如果你在其他地方買過，請自行驗證。
·用戶可以在調試的時候用2.1V，運行的時候用1.8V。

 相比部分市面上流通的某些國產MKII：
- 支持XMEGA。（某些國產MKII仍不支持XMEGA。）
- 硬件兼容原裝JTAGICE MKII。（某些國產MKII硬件不兼容原裝MKII，存在BUG的可能性很高，穩定性不高、可升級性不佳。）
- 高速芯片作為控制部件。（某些國產MKII改為晶體管切換，速度跟不上，導致下載編程出現問題。）
- 配件齊全。（某些國產MKII不配備備用線材等。）

 打擊盜版聲明：
部分不法商家抄襲我們的產品，包括產品介紹，圖片，說明書等！下面給出我司產品圖片說明：

請注意：
1）請通過微雪電子官方或授權代理渠道購買，其它商家產品質量無保證。
2）非自主開發者，技術支持有限。他們也只會抄襲我們的產品介紹、圖片等資料。

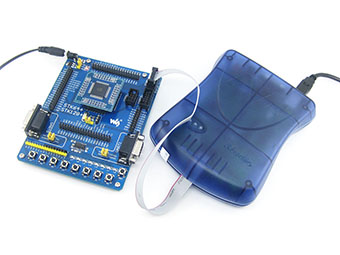

產品圖片

硬件接口

 　仿真接口：帶JTAG接口的AVR使用JTAG接口進行仿真，帶debugWIRE的接口使用debugWIRE接口進行仿真
 　編程接口：帶JTAG接口的AVR使用JTAG及ISP接口進行編程，帶debugWIRE的接口使用ISP接口進行編程

問：AVR的JTAG接口是如何定義的？
答： 我來告訴你！（點擊查看）

　兼容JTAG標準接口
目標板具備JTAG標準接口，使用引出的10PIN連接線直接連接目標板即可。
下面是接口圖：

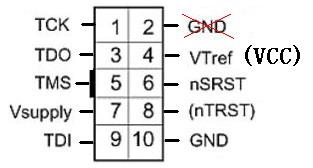

JTAG接口（AVR仿真器連接線直接接入）

說明：JTAG接口兼容ATMEL指定的JTAG標準接口，但不輸出JTAG的PIN2 “GND”，它對應ISP的PIN2為“VCC”。 這樣，若您的目標板采用指定的標準接口依然可以正常連接，但改進后，帶來以下優點：JTAG錯插入MCU的ISP接口，不會導致燒器件（需要目標板的JTAG、ISP接口做相關處理）。

　支持用戶自定義JTAG接口
目標板的JTAG接口為非標準排列，使用彩色散頭適配線連接目標板即可。
由于電路板的布板空間不足或特殊設計等因素，用戶板的JTAG接口需要根據實際情況而定。這時，使用彩色散頭適配線即可。

問：AVR的ISP接口是如何定義的？
答： 我來告訴你?。c擊查看）

　兼容ISP_10PIN標準接口
目標板具備ISP_10PIN標準接口，使用JTAG轉ISP10PIN適配線連接目標板即可。
下面是接口圖：

ISP_10PIN接口（AVR仿真器經ISP_10PIN適配線轉換后接入）

說明：ISP接口兼容ATMEL指定的ISP_10PIN標準接口，但不輸出ISP的PIN4 “GND”，它對應JTAG的PIN4為“VCC”。 這樣，若您的目標板采用ATMEL指定的標準接口依然可以正常連接，但改進后，帶來以下優點：ISP錯插入MCU的JTAG接口，不會導致燒器件（需要目標板的JTAG、ISP接口做相關處理）。

　兼容ISP_6PIN標準接口
目標板具備ISP_6PIN標準接口，使用JTAG轉ISP6PIN適配線連接目標板即可。
下面是接口圖：

ISP_6PIN接口（AVR仿真器經ISP_6PIN適配線轉換后接入）

問：AVR的PDI接口是如何定義的？
答： 我來告訴你?。c擊查看）

　兼容PDI_6PIN標準接口
目標板具備PDI_6PIN標準接口，使用引出的連接線直接連接目標板即可。
下面是接口圖：

PDI_6PIN接口

　支持用戶自定義ISP接口和PDI接口
目標板的ISP接口或PDI接口為非標準排列，使用使用彩色散頭適配線連接目標板即可。
由于電路板的布板空間不足或特殊設計等因素，用戶板的ISP接口或PID接口需要根據實際情況而定。這時，使用彩色散頭適配線即可。
